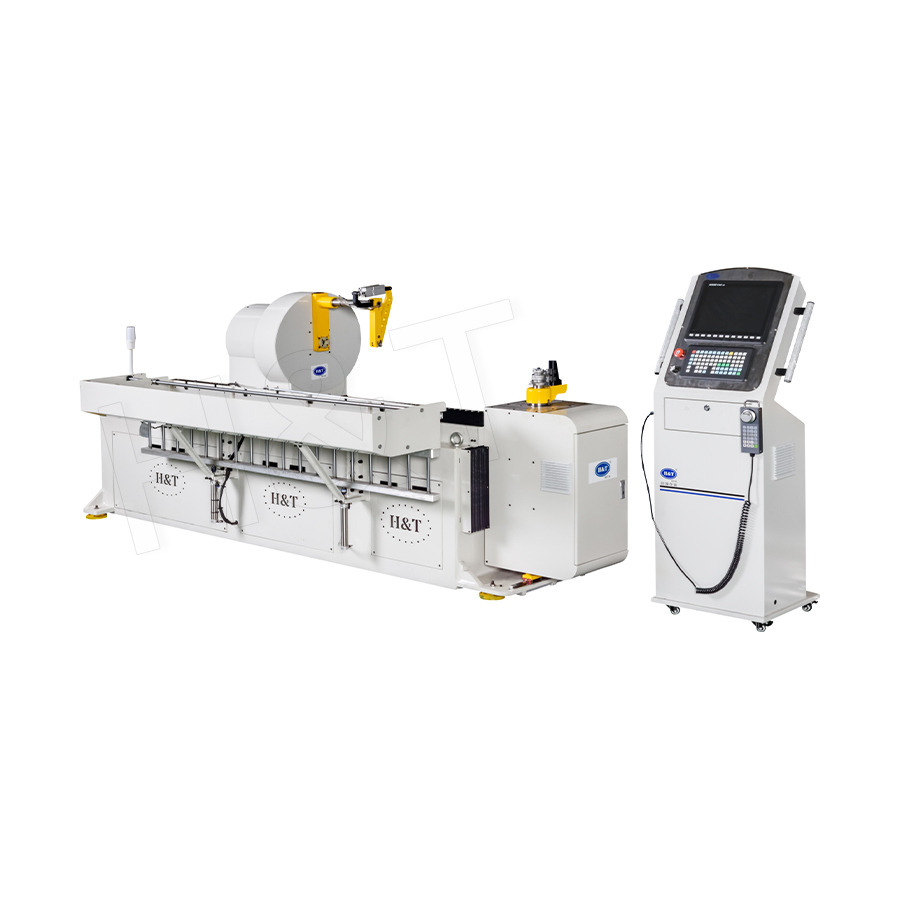

Mesin Bending Kawat —juga disebut sebagai pembentukan kawat, Mesin Bending Kawat baja, atau pembentukan kawat besi—adalah proses manufaktur industri di mana kawat logam (baja, baja tahan karat, tembaga, besi, aluminium, atau kawat paduan khusus) dibentuk menjadi konfigurasi 2D atau 3D yang telah ditentukan sebelumnya dengan mesin pembengkok otomatis atau semi-otomatis. Mesin-mesin ini menggunakan kepala pembengkok yang digerakkan oleh servo, lengan yang berputar, dan mekanisme pengumpanan kawat yang presisi untuk menghasilkan kait, cincin, braket, pegas, kisi-kisi, rangka, klip, dan bentuk spasial kompleks dari stok kawat melingkar dalam siklus produksi berkecepatan tinggi, berkelanjutan, dan berulang.
Mesin Bending Kawat berkisar dari unit sederhana yang digerakkan oleh cam 2D untuk bentuk kawat datar hingga sistem multi-sumbu 3D yang dikontrol sepenuhnya oleh CNC yang mampu menghasilkan bentuk spasial yang kompleks dengan Rotasi 360° tanpa batas dari kepala yang membungkuk. Mesin Bending Kawat CNC kelas atas dapat dijalankan 30–120 operasi pembengkokan per menit , menjadikannya penting dalam manufaktur bervolume tinggi untuk industri otomotif, konstruksi, barang-barang rumah tangga, pertanian, dan elektronik.
Cara Kerja Mesin Bending Tabung
Proses Mesin Bending Tabung melibatkan serangkaian operasi terkoordinasi secara tepat yang dilakukan oleh sistem mekanis dan kontrol inti mesin:
- Pelurusan kawat: Kawat yang diumpankan dari gulungan kumparan melewati pelurus multi-rol yang menghilangkan sisa kelengkungan kumparan, menghasilkan kawat lurus dan bebas tegangan ke kepala pembengkok. Tekanan rol pelurus dapat disesuaikan untuk diameter dan bahan kawat yang berbeda.
- Pengumpanan kawat yang dikontrol servo: Unit pengumpan rol penjepit yang digerakkan servo memajukan kawat dengan peningkatan yang diprogram secara tepat di antara operasi pembengkokan. Keakuratan panjang umpan ±0,1mm adalah standar pada sistem CNC, yang secara langsung menentukan panjang segmen lurus dari bagian akhir.
- Operasi kepala pembengkokan: Kepala pembengkok—yang menahan pin pembengkok dan alat pivot—berputar sesuai sudut terprogram di sekeliling kawat, memaksanya menekuk pada titik kontak. Pada mesin 2D, kepala berputar pada bidang tetap. Pada mesin 3D, kepala pembengkok juga dapat berputar terhadap sumbu memanjang kawat (sumbu B), memungkinkan pembengkokan ke segala arah dalam ruang 3D.
- Pemotongan: Setelah tikungan terakhir, unit pemotongan terintegrasi (flying shear atau guillotine cutter) memotong bagian yang sudah jadi dari umpan kawat. Pemotongan disinkronkan dengan urutan pembengkokan oleh pengontrol CNC, menjaga panjang keseluruhan bagian tetap presisi.
- Debit: Bagian yang sudah jadi dimasukkan ke dalam wadah pengumpul atau diambil oleh robot atau konveyor untuk pemrosesan hilir (pengelasan, pelapisan, perakitan).
Mesin Bending Tabung 2D vs. Mesin Bending Tabung 3D
Perbedaan antara kemampuan Mesin Bending Tabung 2D dan 3D merupakan hal mendasar dalam pemilihan mesin dan desain komponen:
| Fitur | Mesin Bending Tabung 2D | Mesin Bending Tabung 3D |
|---|---|---|
| Tekuk pesawat | Pesawat tunggal saja | Beberapa bidang (rotasi 360°) |
| Bagian-bagian yang khas | Klip datar, braket datar, cincin | Kait 3D, pegas, bingkai spasial, keranjang |
| Biaya mesin | Lebih rendah | Lebih tinggi |
| Kompleksitas pemrograman | Sederhana (X, Y, sudut) | Kompleks (X, Y, Z, sumbu B, sudut) |
| Kebebasan geometri bagian | Terbatas pada bentuk datar | Geometri spasial tidak terbatas |
| Kecepatan (khas) | 60–120 tikungan/menit | 30–80 tikungan/menit |
Parameter yang Dapat Disesuaikan dan Fleksibilitas Kontrol
Mesin Bending Kawat CNC Modern memberikan kontrol parameter yang komprehensif, memungkinkan mesin yang sama menangani berbagai diameter kawat, material, dan geometri komponen tanpa perlengkapan ulang mekanis:
- Sudut lentur: Dapat diprogram dari 1° hingga 360° per langkah pembengkokan. Faktor kompensasi pegas disimpan per material dan diameter kawat, secara otomatis menyesuaikan sudut terprogram untuk mencapai geometri target setelah pemulihan elastis.
- Kecepatan lentur: Kecepatan kepala pembengkokan yang dikontrol servo dapat disesuaikan dari lambat (untuk pembengkokan ketat pada material keras) hingga cepat (untuk pembengkokan sederhana pada kawat ulet). Kecepatan variabel dalam program satu bagian mengoptimalkan waktu siklus tanpa risiko permukaan tergores atau retak.
- Panjang umpan kawat: Setiap kenaikan umpan menentukan panjang segmen lurus sebelum tikungan berikutnya. Peningkatannya bisa berkisar dari 0,1 mm hingga beberapa meter dalam satu program bagian, mengakomodasi bagian-bagian mulai dari klip mini hingga bingkai furnitur besar.
- Jari-jari lentur: Diameter pin lentur menentukan radius tikungan bagian dalam. Set pin perubahan cepat memungkinkan peralihan radius antar program bagian tanpa waktu henti yang lama.
- Rotasi sumbu B (mesin 3D): Sudut bidang tekukan relatif terhadap sumbu kawat dapat diprogram per langkah tekukan, memungkinkan tekukan yang berurutan diorientasikan ke segala arah dalam ruang 3D.
Fungsi Bantu Terintegrasi
Mesin Bending Tabung mesin sering kali dilengkapi dengan unit pemrosesan tambahan yang mengubahnya menjadi sel manufaktur lengkap dari kawat hingga komponen jadi, sehingga menghilangkan kebutuhan akan operasi hilir yang terpisah:
- Satuan pemotongan: Pemotong terbang atau pemotong guillotine memotong kawat pada posisi terprogram. Gaya pemotongan dan jarak bebas bilah disesuaikan untuk setiap diameter kawat dan material untuk memastikan permukaan potongan bebas duri.
- Unit talang: Attachment chamfering ujung memperhalus dan membuat kemiringan ujung kawat yang dipotong sejajar, yang sangat penting untuk keselamatan dan kualitas perakitan pada komponen seperti rangka perangkat medis dan bentuk kawat layanan makanan.
- Unit pengelasan: Modul pengelasan resistansi atau titik laser dapat menyambungkan ujung kawat atau persimpangan kawat sejajar, menghasilkan struktur cincin, kisi, atau keranjang berbentuk tertutup tanpa stasiun pengelasan terpisah.
- Mengembos dan menandai: Gulungan emboss inline atau unit penandaan laser menerapkan nomor komponen, kode tanggal, atau pola dekoratif pada permukaan kawat selama siklus pembentukan, sehingga mendukung ketertelusuran dan diferensiasi produk.
- Penggulungan dan penumpukan otomatis: Untuk produksi volume tinggi, unit penggulungan atau penumpukan terintegrasi mengumpulkan komponen jadi dalam bundel terorganisir, siap untuk dikemas atau pelapisan hilir, tanpa penanganan manual.
Bahan Kawat dan Kisaran Diameter
Mesin Bending Tabung tersedia dalam konfigurasi yang mencakup diameter kawat dari kawat presisi sub-milimeter hingga kawat struktural berat:
- Kawat baja karbon (Q195, Q235, SAE 1006–1065): Substrat yang paling umum. Kekuatan tarik mulai dari 350 N/mm² (kawat lunak) hingga 1.500 N/mm² (kawat tarik keras) memerlukan gaya tekuk yang sangat bervariasi—pemilihan mesin harus disesuaikan dengan material yang paling keras dalam campuran produksi.
- Kawat baja tahan karat (302, 304, 316): Tingkat springback dan pengerasan kerja yang lebih tinggi dibandingkan baja karbon. Digunakan dalam peralatan pengolahan makanan, peralatan medis, dan aplikasi kelautan. Biasanya membutuhkan 15–25% lebih besar springback over-bend kompensasi dibandingkan dengan kawat baja karbon setara.
- Kawat tembaga dan kuningan: Daktilitas yang luar biasa memungkinkan tikungan yang rapat dan bentuk 3D yang rumit. Umum pada komponen listrik, barang dekoratif, dan sirip penukar panas. Gaya pembentukan yang rendah sesuai dengan konfigurasi alat berat yang ringan.
- Kawat aluminium: Digunakan dalam bentuk kawat pengemasan, otomotif, dan luar angkasa. Membutuhkan permukaan kontak perkakas yang dipoles untuk mencegah goresan permukaan yang dapat memicu retak lelah.
Kisaran kapasitas mesin standar: diameter kawat dari Ø0,3 mm (miniatur presisi) hingga Ø20 mm (struktur berat) , bergantung pada kelas mesin dan rating rangka.
Aplikasi Industri
Konstruksi dan Penguatan
Sengkang tulangan, pengikat tulangan beton, dan wire mesh struktural termasuk di antara aplikasi Mesin Bending Kawat dengan volume tertinggi. Mesin Bending Tabung 2D Otomatis memproduksi sengkang dengan ukuran standar (persegi, persegi panjang, poligonal) dengan harga 1.000–3.000 lembar per jam , jauh melebihi produktivitas pembengkokan manual dan tanpa variasi ukuran antar bagian.
Komponen Otomotif
Pegas rangka kursi, penyangga sandaran kepala, batang torsi tutup bagasi, rangka bilah wiper, dan kait gantungan knalpot diproduksi pada Mesin Bending Tabung 2D dan 3D di fasilitas otomotif Tier-1 dan Tier-2. Rakitan pegas kursi 3D yang kompleks dengan beberapa tikungan spasial diproduksi di 15–40 bagian per menit pada penyok kawat CNC multi-sumbu, menggantikan operasi pembentukan manual yang memakan waktu.
Barang dan Perabotan Rumah Tangga
Rangka keranjang belanja, keranjang rak piring, rak kawat, jeruji pemanggang barbekyu, dan gantungan baju semuanya diproduksi oleh Tube Bending Machine. Kombinasi pengelasan inline dan pembengkokan pada pusat pembentukan kawat CNC memungkinkan struktur keranjang kawat yang rumit diproduksi dari satu kawat dalam satu siklus mesin, tanpa memerlukan perakitan manual.
Alat Kesehatan dan Komponen Presisi
Kabel fiksasi ortopedi, retraktor bedah, kerangka stent, dan kontak pegas presisi untuk konektor elektronik memerlukan toleransi dimensi sebesar ±0,05–±0,1 mm pada diameter kawat 0,3–3 mm. Mesin Bending Tabung 3D CNC dengan umpan balik posisi loop tertutup dan inspeksi berbasis penglihatan mencapai toleransi ini pada tingkat yang tidak dapat didekati oleh pembentukan manual.
Pertanyaan Umum Tentang Mesin Bending Kawat
Berapa sudut tekuk maksimum yang dapat dicapai dalam satu langkah?
Kebanyakan Mesin Bending Kawat dapat ditekuk hingga 180° dalam satu langkah , dan beberapa kepala khusus berputar hingga 360° untuk membentuk cincin atau gulungan lengkap dalam satu gerakan. Untuk tikungan yang melebihi 180° dimana geometrinya mencegah putaran kepala melampaui titik tersebut, kawat dapat diubah posisinya (rotasi sumbu B) untuk mendekati sudut yang tersisa dari arah yang berlawanan.
Bagaimana cara springback dikelola di Mesin Bending Kawat?
Springback pada Mesin Bending Kawat bergantung pada material kawat, diameter, dan temper. Sistem CNC menyimpan nilai koreksi pegas per kombinasi material/diameter dan secara otomatis melakukan pembengkokan berlebih sesuai jumlah kompensasi. Untuk kawat baja yang ditarik keras, springback bisa 5°–15° setiap tikungan 90° ; untuk kawat tembaga anil, biasanya di bawah 2°. Verifikasi percobaan tikungan secara teratur saat mengganti lot kabel memastikan koreksi yang disimpan tetap akurat.
Bisakah Mesin Bending Kawat menangani kawat yang sudah dilapisi atau dicat?
Ya, asalkan permukaan kontak perkakas dipoles dan parameter tekukan (kecepatan, radius) dioptimalkan untuk meminimalkan tekanan permukaan pada lapisan. Kawat berlapis PVC, kawat galvanis, dan kawat berlapis epoksi semuanya diproses secara teratur pada penyok kawat dengan desain perkakas yang sesuai. Namun, tikungan dengan radius sempit pada kawat berlapis tebal dapat menyebabkan retaknya lapisan pada tikungan ekstrados—radius setidaknya diameter kawat 3× direkomendasikan untuk kawat yang sudah dilapisi sebelumnya untuk menjaga integritas lapisan.
