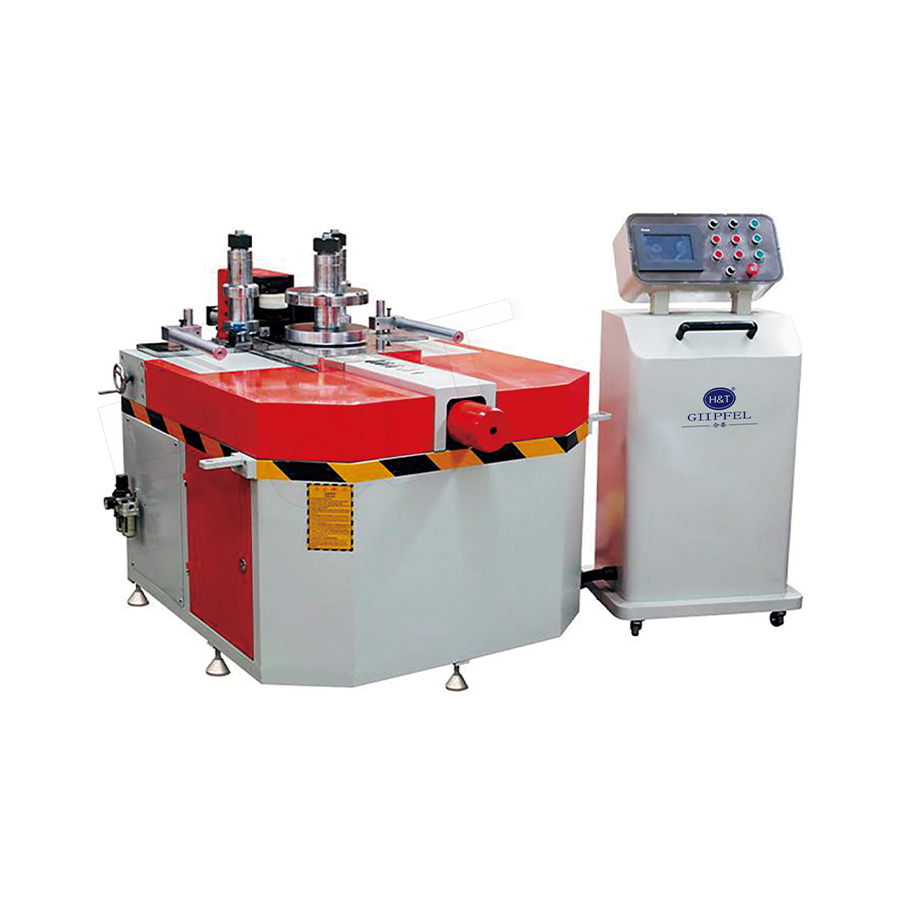

Mesin Bending Bergulir 3D adalah proses pembentukan logam yang dikontrol CNC yang menggunakan tiga atau lebih rol yang dapat disesuaikan secara independen untuk terus membengkokkan profil, tabung, atau pelat logam menjadi geometri lengkung kompleks dalam ruang tiga dimensi. Tidak seperti pembengkokan gulungan 2D konvensional—yang menghasilkan busur lingkaran sederhana dalam satu bidang—Mesin Bending Bergulir 3D secara bersamaan mengontrol kelengkungan benda kerja dalam arah X, Y, dan Z, sehingga memungkinkan produksi kurva spasial seperti heliks, busur majemuk, elips, parabola, dan jalur 3D bentuk bebas.
Ketiga roller berfungsi sebagai sistem deformasi progresif: saat benda kerja diumpankan di antara keduanya, posisi masing-masing roller disesuaikan secara independen oleh penggerak servo di bawah kendali CNC, menghasilkan deformasi plastis lokal yang membengkokkan penampang ke jalur lengkung target. Pengulangan posisi rol CNC sekitar 0,01mm memungkinkan produksi komponen arsitektur, ruang angkasa, dan struktur kompleks yang tidak mungkin dicapai dengan peralatan pembengkokan gulungan manual atau 2D.
Cara Kerja Mesin Rolling Bending 3D
Prinsip Pembentukan Tiga Rol
Dalam konfigurasi tiga rol standar, dua rol berfungsi sebagai rol penopang/penggerak (posisinya tetap atau dapat disesuaikan) dan satu rol adalah rol pembengkok (dapat disetel secara vertikal). Saat benda kerja melewati antara roller, perpindahan vertikal roller lentur menentukan radius kelengkungan lokal pada titik kontak. Dengan memvariasikan perpindahan ini secara terus-menerus seiring dengan dimasukkannya profil, kurva radius variabel kontinu—bukan busur dengan radius tetap—dapat dihasilkan di sepanjang benda kerja.
Pembentukan Spasial 3D
Untuk produksi kurva 3D yang sebenarnya, rakitan roller dipasang pada sistem yang juga memungkinkan penyesuaian lateral (sumbu Y) dan rotasi (memutar) dari titik kontak roller saat profil masuk. Hal ini memungkinkan arah tekukan berubah terus-menerus sepanjang benda kerja, menghasilkan bentuk heliks, lengkung majemuk, dan bengkok secara spasial. Sistem CNC menginterpolasi semua sumbu roller secara bersamaan, menerjemahkan geometri kurva target 3D menjadi urutan gerakan roller multi-sumbu yang terkoordinasi.
Pembengkokan Multi-Lulus untuk Jari-jari Ketat
Untuk radius yang lebih rapat daripada yang dapat dicapai dalam sekali lintasan (biasanya rasio R/tinggi bagian kurang dari 5:1 untuk bagian struktural), program CNC mengeksekusi beberapa lintasan dengan perpindahan roller yang semakin meningkat, secara bertahap membengkokkan profil ke radius target tanpa memberikan tekanan berlebih pada material. Jumlah lintasan yang diperlukan bergantung pada keuletan material dan radius target; bagian aluminium mungkin memerlukan 3–5 operan , sedangkan logam yang lebih lunak dapat mencapai target dalam 1–2 lintasan.
Keuntungan Teknis Utama
Pengulangan Tinggi dan Presisi CNC
Pemosisian roller yang digerakkan oleh servo dengan umpan balik encoder mencapai kemampuan pengulangan posisi roller 0,01 mm , yang berarti konsistensi radius lebih baik dari ±0,5% di seluruh panjang profil. Ketepatan ini sangat penting untuk struktur arsitektur di mana komponen lengkung yang identik harus dirakit dengan celah sambungan yang seragam, dan untuk rangka ruang angkasa di mana deviasi kurva mempengaruhi kinerja aerodinamis.
Stres Residu Rendah dan Stabilitas Dimensi
Karena Mesin Bending Bergulir 3D mendistribusikan deformasi lentur secara bertahap dan progresif sepanjang profil—daripada menerapkannya pada satu titik seperti pada pembengkokan tekan—distribusi tegangan sisa pada bagian akhir lebih seragam dan besarnya lebih rendah. Hal ini menghasilkan stabilitas dimensi yang lebih baik dari waktu ke waktu, mengurangi pegas kembali setelah pembentukan, dan menurunkan risiko penundaan deformasi selama operasi pengelasan atau pelapisan hilir.
Beragam Jenis dan Ukuran Profil
Mesin Rolling Bending 3D mengakomodasi penampang profil struktural dan arsitektur yang luas dengan melengkapi roller dengan alur atau permukaan datar yang sesuai dengan profil:
- Tabung dan pipa bundar (Ø20 mm hingga Ø500 mm)
- Bagian berongga persegi dan persegi panjang (20×20 hingga 400×200 mm)
- Baja siku (L30×30 hingga L200×200 mm)
- Baja saluran (bagian U/C, sampai C300)
- H-beam dan I-beam (hingga HEA 300 dan lebih berat pada mesin besar)
- Ekstrusi aluminium khusus (bagian T, bagian Z, profil dinding tirai)
- Pelat datar (untuk pembentukan awal kerucut dan kepala piring)
Otomatisasi dan Pengukuran Terintegrasi
Sistem Mesin Rolling Bending 3D yang canggih mengintegrasikan pengukuran radius online—menggunakan sensor jarak laser atau kalkulator kelengkungan berbasis encoder—yang mengembalikan data geometri kurva real-time ke pengontrol CNC. Sistem secara otomatis menyesuaikan posisi roller untuk mengoreksi penyimpangan antara radius lintasan tengah aktual dan target, tanpa menghentikan alat berat. Kontrol radius loop tertutup ini mengurangi tingkat scrap pada profil kompleks 5–15% (loop terbuka) ke bawah 1% .
Perbandingan: Mesin Rolling Bending 3D vs. Metode Bending Lainnya untuk Profil
| Kriteria | Mesin Bending Bergulir 3D | Peregangan Membungkuk | Tekan Membungkuk |
|---|---|---|---|
| Kurva spasial 3D | Ya (kemampuan asli) | Terbatas (dibatasi mati) | Tidak |
| Kurva radius variabel | Ya (terus menerus) | Terbatas | Tidak |
| Ukuran profil maksimal | Besar (HEA 300 ) | Besar | Sedang |
| Kontrol pegas | Bagus (loop tertutup) | Luar biasa (<0,5°) | Sedang |
| Biaya perkakas per profil | Rendah (set alur rol) | Tinggi (mati khusus per radius) | Sedang |
| Terbaik untuk | Kurva 3D kompleks, variabel R | Busur seragam panjang, springback rendah | Tikungan diskrit pendek |
Aplikasi Industri Mesin Rolling Bending 3D
Konstruksi Arsitektur dan Struktural
Mesin Bending Bergulir 3D adalah teknologi utama untuk memproduksi elemen baja struktur melengkung pada bangunan bentang besar, kanopi stadion, atap terminal bandara, dan jembatan penyeberangan. Balok I struktural, bagian berongga, dan profil saluran yang dibengkokkan menjadi geometri heliks atau lengkung majemuk biasanya digunakan pada tangga fitur, pegangan tangan melengkung, dan simpul rangka ruang di mana kurva berubah arah dalam ruang 3D.
Rangka Otomotif dan Kendaraan Rel
Lengkungan atap, sekeliling jendela, dan rel struktural sisi bodi untuk bus, gerbong, dan kendaraan tujuan khusus mengikuti jalur kurva 3D kompleks yang menyesuaikan dengan permukaan desain eksterior kendaraan. Mesin Rolling Bending 3D menghasilkan anggota struktural melengkung ini dari ekstrusi aluminium atau bagian berongga baja dalam satu lintasan mesin, dengan akurasi radius yang cukup untuk perakitan langsung ke rangka kendaraan tanpa operasi pemasangan tambahan.
Pembuatan Kapal dan Struktur Lepas Pantai
Rangka lambung kapal, balok dek melengkung, dan tikungan pipa pada struktur bagian atas anjungan lepas pantai memerlukan pembengkokan bagian baja berat dengan radius besar. Mesin Rolling Bending 3D untuk aplikasi pembuatan kapal dapat memproses bagian hingga 600mm × 300mm dengan ketebalan dinding hingga 30 mm, menghasilkan kurva majemuk yang disyaratkan oleh geometri lambung kapal tanpa distorsi termal yang terkait dengan pembengkokan panas.
Struktur Surya dan Energi
Rel pemasangan melengkung untuk susunan panel surya pada atap melengkung atau fasad bangunan, rangka nacelle turbin angin, dan sistem penyimpanan energi yang menampung anggota struktural semuanya mendapat manfaat dari kemampuan Mesin Rolling Bending 3D untuk menghasilkan profil aluminium melengkung yang ringan dan presisi yang sesuai dengan geometri permukaan arsitektur atau teknik yang kompleks.
Pertanyaan Umum Tentang Mesin Rolling Bending 3D
Bagaimana kurva 3D diprogram ke dalam mesin?
Geometri kurva 3D target biasanya didefinisikan sebagai kurva titik awan, spline, atau NURBS dalam model CAD 3D. Perangkat lunak pemrograman offline mengimpor geometri ini, mendiskritisasi kurva menjadi perintah posisi roller pada interval kenaikan umpan yang ditentukan, menerapkan kompensasi pegas, dan menghasilkan program CNC multi-sumbu. Program ini dapat divalidasi dengan simulasi sebelum tikungan fisik pertama, sehingga mengurangi sisa artikel pertama pada geometri kompleks.
Berapa radius tikungan minimum yang dapat dicapai untuk bagian struktural?
Untuk baja struktural standar berpenampang berongga persegi (misalnya, RHS 100×100×5 mm), radius tekukan minimum yang dapat dicapai dengan pengerolan dingin adalah kira-kira 8–12× tinggi bagian (radius garis tengah 800–1.200 mm) tanpa distorsi penampang yang signifikan. Jari-jari yang lebih sempit memerlukan beberapa lintasan dengan perlakuan panas menengah atau penggunaan penggulungan dengan bantuan mandrel, yang tersedia pada mesin khusus.
Apakah distorsi penampang (ovalisasi) terjadi selama Mesin Rolling Bending 3D?
Ya, beberapa derajat ovalisasi penampang atau distorsi flensa melekat pada pembengkokan gulungan. Untuk tabung bulat, ovalisasi pada tikungan biasanya terbatas pada 3–8% dari nominal OD ketika radius tikungan lebih besar dari 10× OD. Untuk bagian persegi dan persegi panjang, tonjolan samping pada jari-jari luar dapat dikontrol dengan alur roller yang sesuai dengan profil yang menopang keempat sisi selama pembengkokan. Untuk balok dan saluran I, tekuk badan dicegah dengan menyesuaikan kecepatan dan tekanan roller lentur untuk mempertahankan laju deformasi yang terkendali.
