Mesin Bending Tabung Spiral Coil adalah proses pembentukan tabung khusus di mana pipa logam—paling umum tembaga, baja karbon, atau baja tahan karat—secara terus menerus dibentuk menjadi kumparan heliks (spiral) dengan diameter, pitch, dan jumlah putaran yang dikontrol secara tepat menggunakan roller pemandu, roller pembengkok, dan mekanisme pengaturan pitch. Tabung koil spiral yang dihasilkan menyediakan area perpindahan panas yang besar dalam ukuran yang kompak, menjadikannya elemen fungsional utama dalam penukar panas, unit koil kipas HVAC, dan sistem pemanas dan pendingin proses industri.

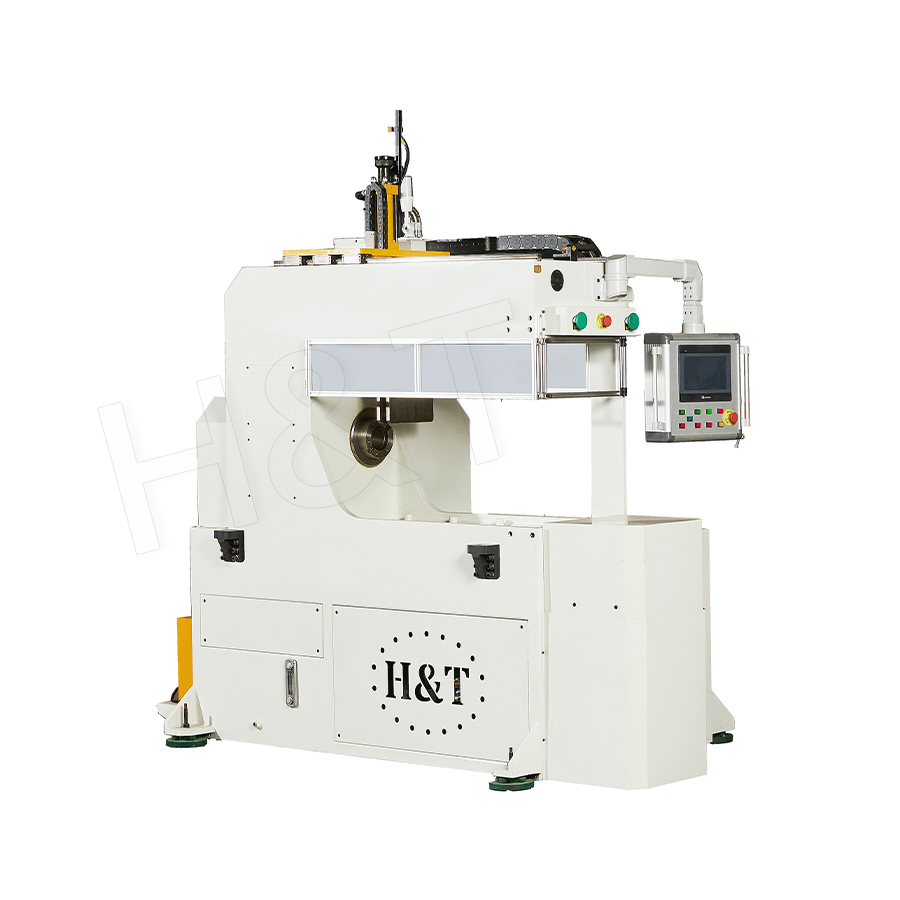

Mesin pembengkok koil mengintegrasikan pengumpan tabung, roller pengaturan radius, mekanisme pemandu pitch, dan mandrel atau kepala lilitan yang berputar ke dalam satu sistem otomatis. Tergantung pada konfigurasinya, ia dapat memproduksi kumparan dari tabung tembaga berdiameter kecil (Ø6 mm) untuk aplikasi pendinginan hingga pipa baja berdiameter besar (Ø76 mm ) untuk penukar panas industri, dengan diameter luar kumparan berkisar antara 50 mm hingga lebih dari 2.000 mm dan nada heliks dari konfigurasi yang rapat (hampir bersentuhan) hingga konfigurasi dengan jarak yang luas.
Cara Kerja Mesin Bending Coil
Proses pembentukan koil melibatkan urutan pengumpanan tabung, pembentukan radius, dan kontrol pitch yang terkoordinasi, semuanya dikelola oleh sistem kontrol CNC atau servo mesin:
- Pemberian makanan melalui selang: Bagian tabung lurus (atau tabung yang diumpankan dari decoiler koil untuk tembaga lunak atau aluminium) dimasukkan ke dalam rakitan rol pemandu mesin dengan kecepatan yang terkendali. Kecepatan umpan menentukan laju produksi dan mempengaruhi kualitas heliks.
- Gulungan pengaturan radius: Tiga atau lebih gulungan pembengkokan secara progresif mengubah bentuk tabung menjadi busur melingkar dari diameter kumparan target. Kesenjangan antara gulungan (khususnya gulungan lentur yang dapat disesuaikan) menentukan radius kumparan. Kontrol servo CNC memungkinkan penyesuaian radius waktu nyata untuk menghasilkan kumparan meruncing (radius semakin meningkat atau menurun) jika diperlukan oleh desain penukar panas.
- Mekanisme panduan nada: Pemandu pengaturan nada—biasanya sekrup timah bermotor atau rel pemandu yang digerakkan servo—memajukan tabung secara aksial dengan kecepatan terkontrol yang disinkronkan dengan umpan rotasi, sehingga membentuk pitch heliks kumparan (jarak aksial antara putaran yang berdekatan). Pitch dapat diprogram dan dapat divariasikan sepanjang kumparan untuk menghasilkan kumparan pitch yang tidak seragam untuk kebutuhan distribusi aliran tertentu.
- Batasan: Setelah jumlah putaran yang diprogram selesai, pemotong tabung (gergaji berputar atau geser potong dingin) memotong kumparan di ujung keluar dengan tetap mempertahankan geometri kumparan. Kumparan yang sudah jadi kemudian diperiksa diameter kumparan, pitch, dan kualitas persiapan akhir.
Mengapa Geometri Spiral Coil Unggul dalam Aplikasi Pertukaran Panas
Geometri kumparan spiral menawarkan keunggulan termodinamika dan dinamika fluida dibandingkan penukar panas tabung lurus atau tabung U:
- Efek pusaran dekan: Aliran melalui tabung yang melengkung secara heliks menginduksi sirkulasi sekunder (vortisitas Dean) yang mengganggu lapisan batas di dinding tabung, sehingga secara signifikan meningkatkan koefisien perpindahan panas. Untuk panjang tabung yang sama, diperoleh kumparan spiral Performa perpindahan panas 15–40% lebih tinggi daripada tabung lurus yang setara karena peningkatan aliran sekunder ini.
- Jejak kompak: Kumparan spiral dengan panjang tabung 10 meter menempati sebagian kecil dari luas lantai dari susunan tabung lurus yang setara, memungkinkan desain penukar panas kompak untuk instalasi dengan ruang terbatas seperti unit HVAC perumahan, pemanas awal air boiler industri, dan sistem proses yang dipasang di selip.
- Kecenderungan membersihkan diri: Gaya sentrifugal pada fluida yang mengalir melalui koil mendorong partikulat dan kerak ke arah dinding luar, mengurangi tingkat pengotoran dibandingkan dengan desain tabung lurus—keuntungan operasional yang signifikan pada penukar panas air-ke-air dengan pasokan air sadah.
- Penyerapan ekspansi termal: Geometri koil secara inheren mengakomodasi ekspansi dan kontraksi termal melalui strukturnya yang seperti pegas, sehingga menghilangkan kebutuhan akan sambungan ekspansi dan mengurangi tekanan kelelahan termal pada sambungan tabung-ke-header.
Aplikasi Utama Mesin Bending Coil
Manufaktur Penukar Panas
Penukar panas koil spiral digunakan sebagai koil imersi dalam tangki penyimpanan (sistem air panas domestik dan komersial), penukar panas shell-and-coil (air-ke-air, uap-ke-air, refrigeran-ke-air), dan unit pemulihan panas. Kumparan penyimpanan air panas domestik yang khas dihasilkan dari Tabung tembaga Ø22 mm sepanjang 12–25 meter dibentuk menjadi kumparan dengan OD 180–250 mm dan 8–12 putaran, memerlukan kontrol pitch yang tepat untuk memastikan jarak tabung-ke-tangki yang seragam untuk perpindahan panas yang konsisten melintasi permukaan kumparan.
Unit Kumparan Kipas HVAC
Unit koil kipas—unit terminal terdistribusi dari sistem pendingin udara sentral—menggunakan koil penukar panas (biasanya kumparan tabung tembaga bersirip) untuk mentransfer energi panas antara sirkulasi air dingin atau air panas dan udara ruangan yang digerakkan oleh kipas kecil. Kumparan adalah elemen penukar panas utama: diameter tabung, jarak sirip, jumlah baris, dan susunan sirkuit secara langsung menentukan kapasitas pendinginan dan pemanasan unit. Mesin pembengkok kumparan menghasilkan rangkaian kumparan serpentin atau spiral pada inti setiap unit kumparan kipas, dengan tingkat produksi sebesar 200–500 sirkuit koil per shift pada jalur otomatis.
Pemanasan dan Pendinginan Proses Industri
Kumparan perendaman dalam bejana reaktor kimia, tangki pencampur berjaket, dan peralatan proses batch menggunakan kumparan spiral untuk memanaskan atau mendinginkan isi bejana. Kumparan baja karbon atau baja tahan karat Ø25 mm hingga Ø76 mm diameter tabung dengan diameter luar kumparan 300 mm hingga 2.000 mm diproduksi untuk aplikasi perpindahan panas industri ini, yang memerlukan kontrol dimensi yang tepat untuk memastikan kumparan pas di dalam bejana dan menyediakan area perpindahan panas yang dirancang.
Sistem Pemulihan Panas Limbah
Penukar panas kumparan spiral banyak digunakan dalam pemulihan panas limbah dari gas buang, knalpot mesin, dan aliran proses industri. Geometri koil yang kompak memungkinkan integrasi ke dalam sistem saluran dan pembuangan yang ada dengan modifikasi struktural minimal, menjadikannya solusi hemat biaya untuk memulihkan energi panas yang seharusnya dibuang ke lingkungan.
Tata Letak Saluran Pipa Otomatis
Dalam perpipaan pabrik industri, mesin pembengkok kumparan digunakan untuk membentuk kumparan tabung instrumentasi (loop kapiler untuk pengukuran proses), loop isolasi getaran, dan kumparan ekspansi pada saluran udara dan hidrolik instrumen. Pembentukan kumparan ini pada mesin khusus memastikan geometri yang konsisten di ratusan instalasi yang identik, sehingga menghilangkan variabilitas pembentukan kumparan manual.
Parameter Kumparan dan Kontrol Kualitas
| Parameter | Kisaran Khas | Toleransi Dapat Dicapai | Dampak terhadap Kinerja |
|---|---|---|---|
| Diameter luar kumparan | 50–2.000mm | ±1–2 mm | Cocok di dalam bejana/cangkang |
| Coil pitch (jarak putaran) | Tabung OD hingga 200 mm | ±0,5mm | Distribusi aliran, risiko pengotoran |
| Jumlah putaran | 1–100 | ±0,25 putaran | Total luas perpindahan panas |
| Ovalisasi tabung di tikungan | — | <5% dari OD | Penurunan tekanan, koefisien aliran |
Pertanyaan Umum Tentang Mesin Bending Tabung Spiral Coil
Bahan tabung apa yang paling cocok untuk pembengkokan kumparan?
Tembaga (C12200 yang ditarik lunak) adalah material yang paling sering dibengkokkan kumparan karena keuletannya yang sangat baik, konduktivitas termal, dan ketahanan terhadap korosi. Itu dapat digulung hingga jari-jari yang rapat ( R/D serendah 2:1 ) tanpa anil. Baja karbon dan baja tahan karat memerlukan jari-jari minimum yang lebih besar (biasanya R/D ≥ 4:1) dan mungkin memerlukan anil menengah untuk pitch yang rapat. Tabung paduan aluminium (1100, 3003) cocok untuk koil pendingin bertekanan rendah yang mengutamakan minimalisasi berat.
Bagaimana ovalisasi dikontrol selama pembengkokan kumparan?
Ovalisasi dikendalikan terutama melalui dukungan mandrel di dalam lubang tabung selama pembengkokan, dan dengan membatasi kecepatan pembengkokan agar material dapat mengalir tanpa tekuk. Mandrel internal—baik mandrel rantai bola fleksibel atau mandrel sumbat kaku—dimasukkan ke dalam tabung sebelum ditekuk dan ditarik setelah kumparan terbentuk. Untuk gulungan tabung tembaga dalam aplikasi penukar panas standar, mandrel internal biasanya membatasi ovalisasi hingga di bawah 3% dari nominal OD bahkan pada diameter kumparan hanya 2× tabung OD.
Bisakah mesin pembengkok kumparan menghasilkan kumparan dengan pitch variabel?
Ya, pada mesin yang dikontrol CNC. Panduan pitch yang digerakkan oleh servo menggerakkan tabung secara aksial dengan kecepatan terprogram per putaran, dan kecepatan ini dapat diubah kapan saja dalam program koil. Kumparan pitch variabel (pitch ketat di tengah untuk perpindahan panas tinggi, pitch lebih lebar di ujung untuk mengurangi penurunan tekanan dan meningkatkan distribusi aliran masuk/keluar) digunakan dalam penukar panas khusus untuk aplikasi farmasi dan pengolahan makanan di mana keseragaman aliran sangat penting.
Bagaimana koil yang sudah jadi diuji integritasnya sebelum pemasangan?
Kumparan yang sudah jadi biasanya dikenakan pengujian tekanan hidrostatik (diisi dengan air dan diberi tekanan 1,5× tekanan desain —biasanya 15–30 bar untuk kumparan HVAC dan hingga 100 bar untuk kumparan proses bertekanan tinggi) dan ditahan selama 5–15 menit sambil memeriksa kebocoran. Untuk aplikasi kritis, pengujian pneumatik dengan deteksi kebocoran helium atau nitrogen diterapkan untuk mengidentifikasi kebocoran mikro yang mungkin terlewatkan oleh pengujian hidrostatik.
