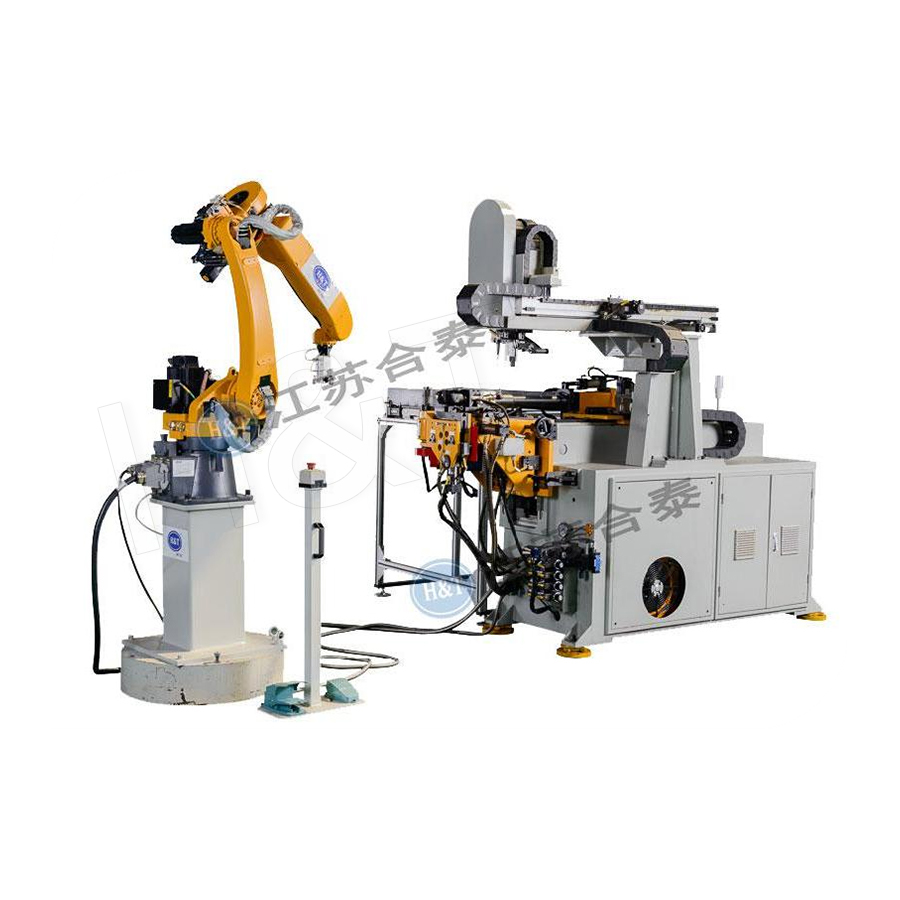

Pembengkokan tabung robot mengacu pada integrasi mendalam satu atau lebih robot industri dengan mesin pembengkok tabung CNC untuk membentuk sistem yang sepenuhnya otomatis yang mampu menjalankan siklus produksi pembengkokan tabung secara lengkap—pengumpanan, pencengkeraman, pemosisian, penjepitan, pembengkokan, pencengkeraman ulang untuk pemosisian ulang, dan pembongkaran—dengan intervensi operator minimal atau nol. Robot menangani semua fungsi pergerakan dan pemosisian material sementara mesin pembengkok menjalankan urutan pembengkokan terprogram di bawah kendali CNC.
Integrasi ini mengubah sel pembengkokan semi-otomatis konvensional (di mana operator memuat, memposisikan, dan melepas setiap tabung secara manual) menjadi sistem produksi mati lampu atau hampir mati lampu. Sel pembengkok tabung robot memproses tabung dengan diameter, ketebalan dinding, jari-jari tikungan yang bervariasi, dan geometri 3D yang kompleks melalui fleksibilitas robot. gerak 6 sumbu —menyesuaikan posisi pegangan, orientasi, dan gaya penjepit untuk setiap spesifikasi tabung secara otomatis, tanpa memerlukan perlengkapan ulang mekanis pada sistem bongkar muat.
Cara Kerja Sel Pembengkok Tabung Robot
Sel pembengkok tabung robot mengintegrasikan beberapa sistem yang berkomunikasi melalui pengontrol sel pusat, mengoordinasikan semua operasi dalam siklus produksi yang tersinkronisasi:
- Majalah tabung dan presentasi: Tabung lurus disimpan dalam magazine atau bundle loader. Mekanisme pemisahan tabung (penggerak getaran, roller, atau servo) menghadirkan satu tabung pada satu waktu ke posisi pengambilan robot, dengan orientasi yang selaras dengan arah pendekatan robot.
- Pengambilan robot dan penentuan posisi awal: Perkakas ujung lengan robot (EOAT)—penggenggam khusus yang dirancang untuk kisaran diameter tabung—mengambil tabung dari magasin dan membawanya ke chuck atau penjepit mesin pembengkok. Robot memposisikan tabung dengan kedalaman penyisipan dan orientasi sudut yang diprogram untuk tikungan pertama.
- Penjepitan mesin pembengkok dan pembengkokan pertama: Penjepit mesin pembengkok mati menutup tabung. Robot dapat melepaskan cengkeramannya (jika mesin pembengkok memiliki kereta terintegrasi) atau mempertahankan pegangan yang terkoordinasi. Mesin pembengkok CNC melakukan pembengkokan pertama dengan sudut, kecepatan, dan posisi mandrel yang dikontrol servo secara presisi.
- Mencengkeram kembali untuk tikungan berikutnya: Setelah tikungan pertama, robot mencengkeram kembali tabung pada posisi yang benar untuk panjang umpan dan sudut rotasi tikungan berikutnya. Urutan cengkeraman ulang ini—yang merupakan tantangan koordinasi paling kompleks dalam pembengkokan tabung robot—telah diprogram sebelumnya dengan jalur yang diperiksa tabrakan untuk setiap transisi tikungan di setiap program bagian.
- Penyelesaian dan pembongkaran: Setelah tikungan terakhir, robot membawa tabung yang sudah jadi ke pengukur inspeksi, konveyor, perlengkapan penumpukan, atau stasiun pemrosesan hilir (pembentukan ujung, penandaan, atau perakitan). Pengontrol sel segera memulai siklus berikutnya saat robot kembali ke magasin.
Keuntungan Utama dari Pembengkokan Tabung Robot
Peningkatan Throughput yang Dramatis
A pembengkokan tabung robot sel beroperasi terus menerus 24 jam per hari, 7 hari per minggu dengan hanya pemberhentian singkat untuk pengisian ulang majalah dan pemeliharaan berkala. Dibandingkan dengan mesin pembengkok yang dirawat secara manual yang beroperasi dalam satu shift 8 jam, sel robot dapat mencapainya 2,5–3× lebih banyak bagian per minggu kalender dari mesin pembengkok yang sama—peningkatan produktivitas yang biasanya membenarkan integrasi robot dalam waktu 12–24 bulan pada produksi otomotif volume menengah.
Kualitas dan Ketertelusuran Suku Cadang yang Konsisten
Pemuatan manual memperkenalkan variasi tabung-ke-tabung dalam kedalaman penyisipan dan orientasi sudut yang berkontribusi terhadap penyebaran dimensi pada bagian akhir. Pemuatan robot menghilangkan sumber variasi ini, sehingga mencapai keterulangan penyisipan ±0,2 mm dan ±0,05° —meningkatkan kemampuan proses (Cpk) pada dimensi tikungan kritis sebesar 0,3–0,5 poin Cpk dibandingkan dengan operasi manual. Data produksi setiap suku cadang (jalur robot yang digunakan, parameter pembengkokan, waktu siklus) secara otomatis dicatat berdasarkan nomor seri suku cadang untuk ketertelusuran penuh.
Produksi Multi-Produk yang Fleksibel
Gerakan 6 sumbu robot dan EOAT yang dapat diprogram memungkinkannya menangani tabung dengan diameter, panjang, dan ketebalan dinding berbeda tanpa perlu melengkapi kembali sistem pemuatan secara mekanis. Peralihan antar program bagian hanya memerlukan pemilihan resep perangkat lunak—robot, mesin pembengkok, dan pengontrol sel semuanya memuat parameter yang benar secara bersamaan. Dengan sistem EOAT perubahan cepat (pengubah alat otomatis di pergelangan tangan robot), perubahan diameter selesai dalam waktu kurang dari 2 menit .
Pemrosesan Paralel Multi-Cetakan
Satu robot dapat melayani beberapa mesin pembengkok secara bersamaan—arsitektur sel di mana robot memuat Mesin 1 saat Mesin 2 melakukan pembengkokan, lalu memindahkannya ke Mesin 2 saat Mesin 1 melakukan pembengkokan. Pendekatan berbagi mesin ini dapat meningkatkan keluaran sel secara keseluruhan sebesar 30–50% melalui sel robot bermesin tunggal, dan mengurangi waktu menganggur robot (periode ketika robot menunggu mesin menyelesaikan siklus pembengkokannya) hingga mendekati nol.
Pembengkokan Tabung Robot vs. Pembengkokan Manual dan Otomatis CNC
| Faktor | Robot Tube Bending | Penyok Umpan Otomatis CNC | Penyok CNC Manual |
|---|---|---|---|
| Jam operasional/hari | Hingga 24 jam | Hingga 24 jam | 8–16 jam (shift) |
| Fleksibilitas bauran produk | Tinggi (robot 6 sumbu) | Sedang (sumbu umpan tetap) | Tinggi (operator beradaptasi) |
| Konsistensi dimensi bagian-ke-bagian | Tertinggi | Tinggi | Sedang |
| Penyajian multi-mesin | Ya (1 robot: 2–3 mesin) | Tidak | Ya (1 operator: 2 mesin) |
| Biaya investasi | Tinggiest | Sedang | Terendah |
| Pengembalian ROI (umum) | 12–24 bulan | 6–18 bulan | Segera |
Desain End-of-Arm Tooling (EOAT) untuk Pembengkokan Tabung
Perkakas ujung lengan robot adalah salah satu keputusan rekayasa paling penting dalam sel pembengkokan tabung robot. EOAT harus mencengkeram tabung dengan aman di berbagai posisi sepanjang siklus pembengkokan, mengakomodasi semua diameter tabung dalam campuran produk, dan menahan gaya yang dihasilkan selama pembengkokan tanpa membiarkan tabung tergelincir:
- Gripper blok V dengan rahang paralel: Desain paling umum untuk penanganan tabung bundar. Dua blok V (cocok dengan tabung OD) ditutup pada tabung dari sisi yang berlawanan. Gaya cengkeraman diatur secara servo untuk mencegah penandaan permukaan pada tabung yang dipoles atau dilapisi sambil mempertahankan pegangan yang aman selama pemindahan.
- Memutar EOAT pergelangan tangan: Untuk tabung yang memerlukan rotasi (reposisi sumbu B) di antara tikungan, modul pergelangan tangan yang berputar pada EOAT memungkinkan robot memutar tabung pada sumbu memanjangnya secara independen dari sumbu pergelangan tangan robot—meningkatkan fleksibilitas pemrograman dan mengurangi kompleksitas jalur untuk bagian 3D yang kompleks.
- Sistem EOAT perubahan cepat: Pengubah alat otomatis dipasang di pergelangan tangan robot, memungkinkannya memilih dari 2–5 gripper yang telah diatur sebelumnya dengan ukuran berbeda di dalam sel. Sistem ini memungkinkan robot untuk menangani tabung dari Ø10 mm hingga Ø76 mm dalam satu sel tanpa perubahan EOAT manual antar nomor bagian.
- Penginderaan gaya/torsi: Sensor torsi gaya 6 sumbu antara pergelangan tangan robot dan EOAT mendeteksi gaya kontak yang tidak terduga selama pemasangan tabung, mencegah kerusakan perkakas dan memicu penghentian aman jika tabung tidak dipasang dengan benar atau jika terjadi penyimpangan posisi.
Aplikasi Industri Pembengkokan Tabung Robot
Jalur Produksi Otomotif Tier-1
Pembengkokan tabung robot sel adalah perlengkapan standar di pemasok otomotif Tier-1 yang memproduksi saluran rem, rel bahan bakar, sistem pembuangan, dan saluran pendingin AC. Sebuah sel yang khas menghasilkan 800–1.500 rakitan tabung per shift geometri tabung 3D yang kompleks, dengan inspeksi dalam proses otomatis yang terintegrasi ke dalam jalur bongkar muat robot untuk dicapai Pemeriksaan dimensi 100%. setiap bagian sebelum memasuki buffer pengiriman.
Komponen Dirgantara dan Pertahanan
Saluran hidraulik pesawat, tabung sistem bahan bakar, dan komponen sistem pneumatik diproduksi dalam sel pembengkokan robot di mana kombinasi pemosisian yang konsisten, pencatatan parameter digital penuh, dan integrasi dengan inspeksi CMM menciptakan catatan kualitas sesuai standar AS9100 yang diperlukan untuk komponen penting penerbangan. Kemampuan robot untuk menangani tabung titanium yang rapuh dengan gerakan yang terkendali dan bebas getaran sangat berharga dalam aplikasi luar angkasa.
Sistem HVAC dan Pendinginan
Saluran pendingin tembaga untuk sistem pendingin udara, bentuk tabung jepit rambut untuk kumparan evaporator dan kondensor, dan rakitan manifold diproduksi pada sel pembengkokan tabung robot yang terintegrasi dengan stasiun pembentukan akhir dan pengujian kebocoran. Robot ini memungkinkan produksi multi-produk secara berkesinambungan di seluruh ukuran lini pendingin Ø6 mm hingga Ø28 mm pada satu sel, mendukung beragam produk OEM peralatan HVAC.
Pertanyaan Umum Tentang Robot Pembengkokan Tabung
Berapa volume produksi yang membenarkan investasi pembengkokan tabung robot?
Investasi sel robot biasanya dibenarkan pada volume produksi tahunan sebesar 100.000 atau lebih rakitan tabung per tahun per bagian keluarga , atau ketika kombinasi volume, kompleksitas komponen, dan persyaratan kualitas menciptakan keunggulan biaya per komponen dibandingkan pembengkokan manual. Rangkaian saluran rem otomotif (beberapa varian menggunakan sel robot dan mesin pembengkok yang sama) sering kali berjumlah 300.000–800.000 rakitan per tahun per sel, sehingga menghasilkan ROI yang kuat dalam rentang tersebut. 12–18 bulan .
Bagaimana gerakan menggenggam kembali robot diprogram untuk tabung 3D yang kompleks?
Jalur cengkeraman ulang diprogram secara offline menggunakan perangkat lunak simulasi yang memodelkan robot, mesin pembengkok, tabung dalam kondisi bengkok saat ini, dan semua perkakas. Perangkat lunak ini menghasilkan jalur robot bebas tabrakan untuk setiap transisi pegangan ulang dan mensimulasikan siklus pembengkokan penuh pada kecepatan produksi untuk memverifikasi tidak ada gangguan yang terjadi. Validasi jalur akhir dilakukan pada sel fisik dengan uji coba kecepatan lambat sebelum rilis produksi. Setiap program bagian menyimpan jalur robot lengkap, parameter pembengkokan, dan catatan simulasi sebagai paket digital yang terhubung.
Apa yang terjadi jika sel robot mengalami cacat tabung atau kemacetan?
Sel pembengkok robot modern menggabungkan beberapa lapisan pendeteksi kesalahan: penginderaan gaya-torsi pada pergelangan tangan robot mendeteksi hambatan yang tidak terduga selama penyisipan tabung; sistem penglihatan pada magasin memverifikasi pemisahan dan orientasi tabung yang benar sebelum pengambilan; dan mesin pembengkok memonitor arus servo untuk mengetahui adanya gaya pembengkokan yang tidak wajar (menunjukkan kerusakan tabung atau kemacetan mandrel). Saat mendeteksi kesalahan, sel melakukan penghentian aman, mencatat peristiwa kesalahan dengan stempel waktu dan data sensor, dan mengirimkan peringatan ke operator untuk intervensi. Prosedur pemulihan kesalahan yang jelas yang diprogram ke dalam pengontrol sel meminimalkan waktu mulai ulang hingga biasanya 2–5 menit untuk jenis kesalahan umum.
